🌊 Configuración Ecosonda ECT D032S
Esta guía describe el procedimiento para conectar la ecosonda EchoLogger ECT D032S a una PC y configurar sus parámetros mediante el software Echosounder Control Software.
1️⃣ Conexión del hardware
Conecte el cable de la ecosonda a la interfaz Serial‑USB y luego conecte la interfaz al puerto USB de su equipo.
Espere a que se descarguen e instalen los drivers correspondientes de la interfaz. Este paso requiere conexión a internet.

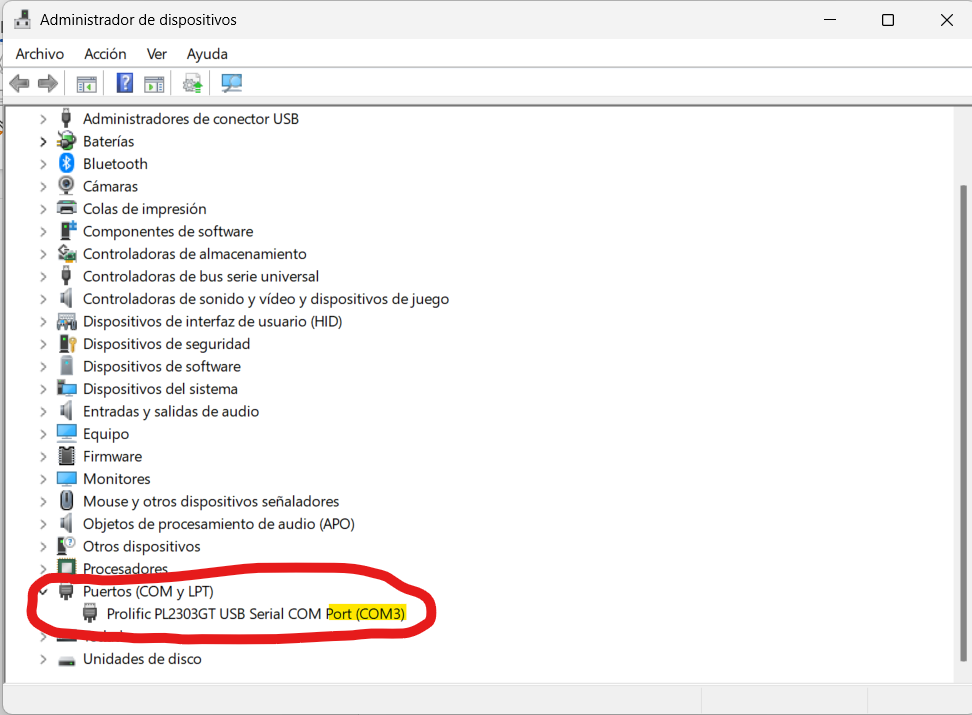

2️⃣ Identificar el puerto COM
En el Administrador de dispositivos de Windows, identifique el puerto COM asignado a la interfaz — en este ejemplo, COM3.

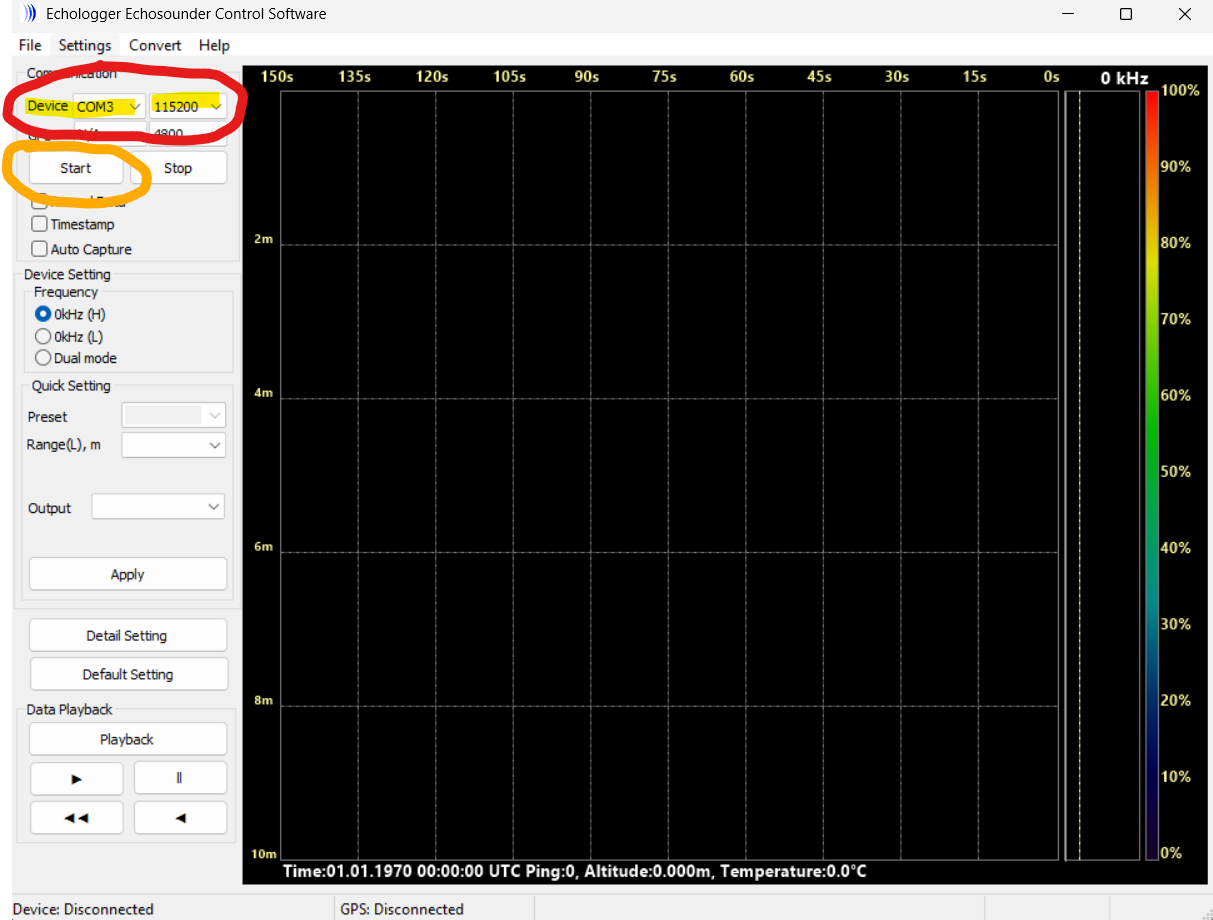

3️⃣ Abrir el software de control
Abra el software Echologger Echosounder Control Software v1.15 proporcionado, seleccione el puerto COM correspondiente a la interfaz y configure la velocidad de conexión en 115200.
Encienda la ecosonda conectando una de las baterías del dron al cable de alimentación del equipo.
4️⃣ Iniciar la comunicación
Una vez definidos los parámetros de comunicación y encendida la ecosonda, haga clic en el botón Start.

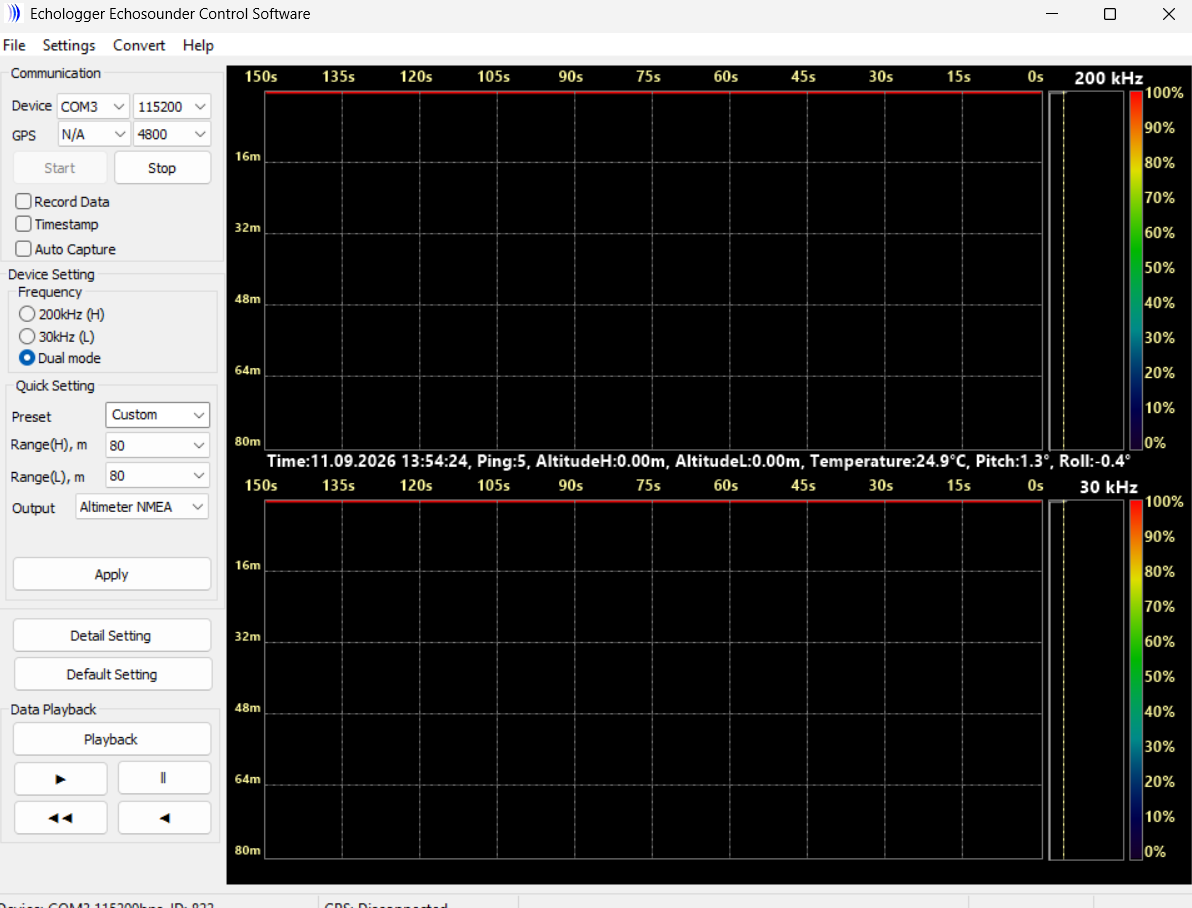

5️⃣ Verificar los parámetros actuales
A continuación se desplegarán los parámetros que actualmente utiliza la ecosonda.
Si la ecosonda se encuentra fuera del agua, es normal que las lecturas de profundidad (Altitude) devuelvan un valor de 0 m.

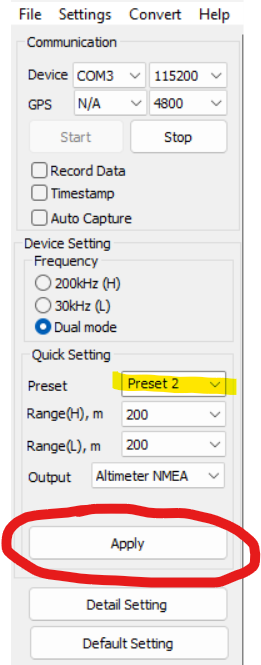

6️⃣ Configurar el preset del dispositivo
En el apartado Device Setting, seleccione Preset 2 y de clic en Apply. Esta configuración brinda mejores resultados para aplicaciones generales.

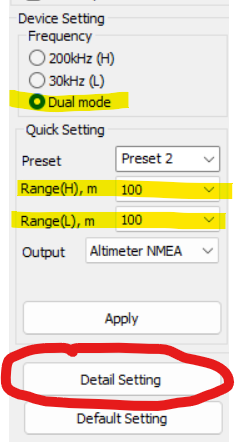

7️⃣ Seleccionar el modo de trabajo
Seleccione el modo de trabajo Dual mode y luego haga clic en Detail setting.

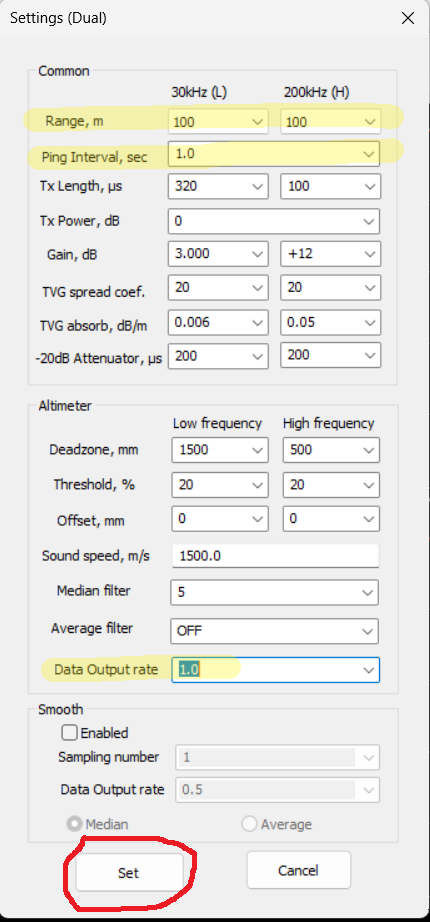

8️⃣ Definir los parámetros de detalle
Defina los parámetros como se muestra a continuación y luego de clic en Set.
El Range seleccionado debe ser mayor a la profundidad del cuerpo de agua que se va a medir.
Una vez definidos todos los parámetros, de clic en Set y espere a que la ecosonda se reinicie.
De esta forma quedan configurados los parámetros de la ecosonda y concluye esta guía. ✅
📋 Resumen rápido
| Paso | Acción |
|---|---|
| 1 | Conectar la ecosonda a la interfaz Serial‑USB y ésta al puerto USB |
| 2 | Esperar instalación de drivers (requiere internet) e identificar el puerto COM |
| 3 | Abrir el software, seleccionar el puerto COM y velocidad 115200 |
| 4 | Encender la ecosonda con la batería del dron y dar clic en Start |
| 5 | Verificar los parámetros en tiempo real (0 m es normal fuera del agua) |
| 6 | En Device Setting, elegir Preset 2 y dar clic en Apply |
| 7 | Seleccionar Dual mode y abrir Detail setting |
| 8 | Ajustar Range, ping interval y demás parámetros, luego dar clic en Set |
